Mercedes s212 - Demontage et remplacement de la poignée pour rabattre les sièges coté coffre droit
Sommaire
Avant tout :Il y a 2 manières !!!
la longue présentée ici ou le remplacement est total (poignée + cable)Lisez toute la procédure et vérifier que vous avez les bons outils.
Une plus courte qui ne nécéssite que le remplacement de la poignée sans le cable car il peut se dissocier de la poignée (voir photo en fin de page)
évidement, ca marche aussi pour le coté gauche.
Matériel:
- Tube de 10 mm.Compter en mode découverte 1 heure.
- Torx de 20 long manche. (déblocage vis fixation support fillet de coffre.)
- Torx de 25. (rail)
- ote agraphe.
- une lampe.

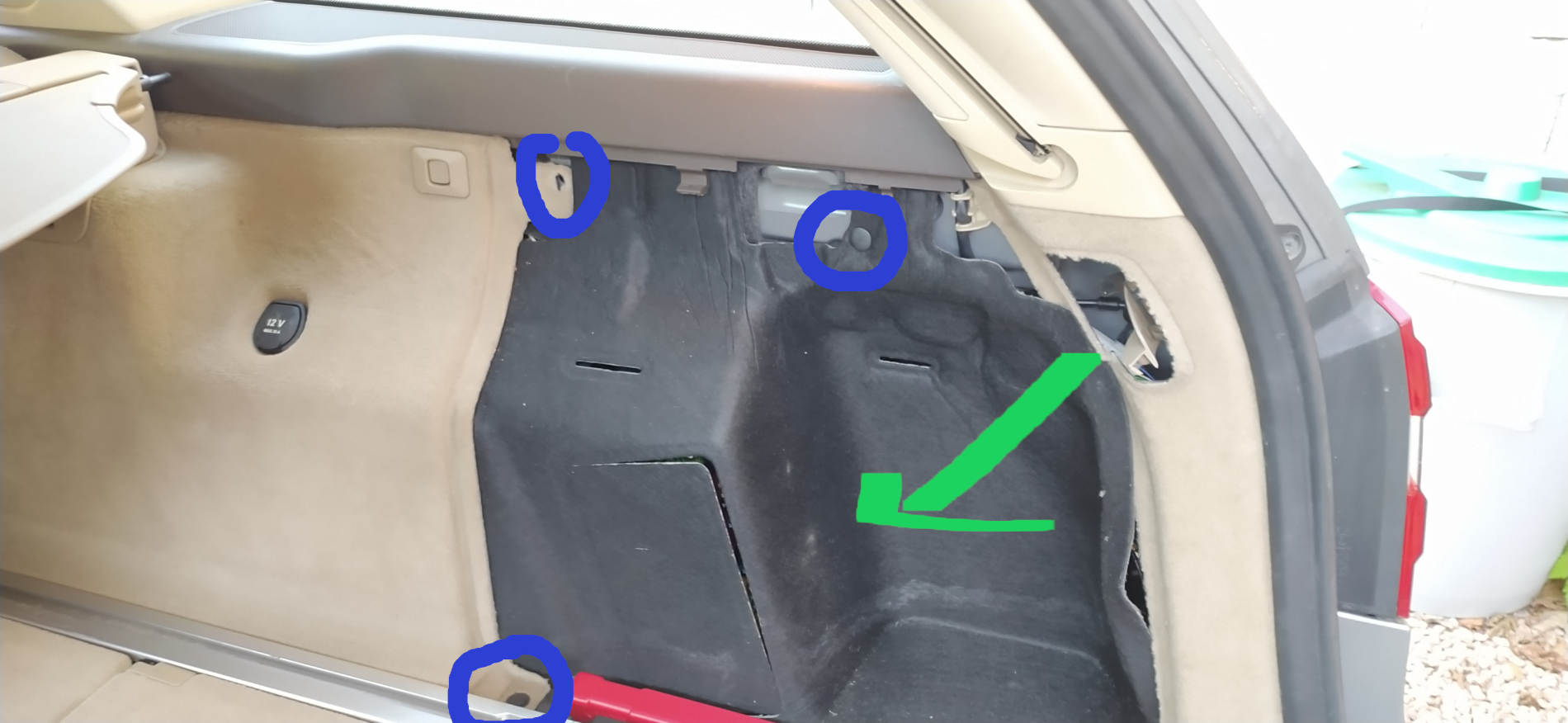

Situation de départ :
La fléche vert indique comment enlever le cache de la poignée.
Les points bleus indiquent les agraphes a retirer. (achat si besoin)

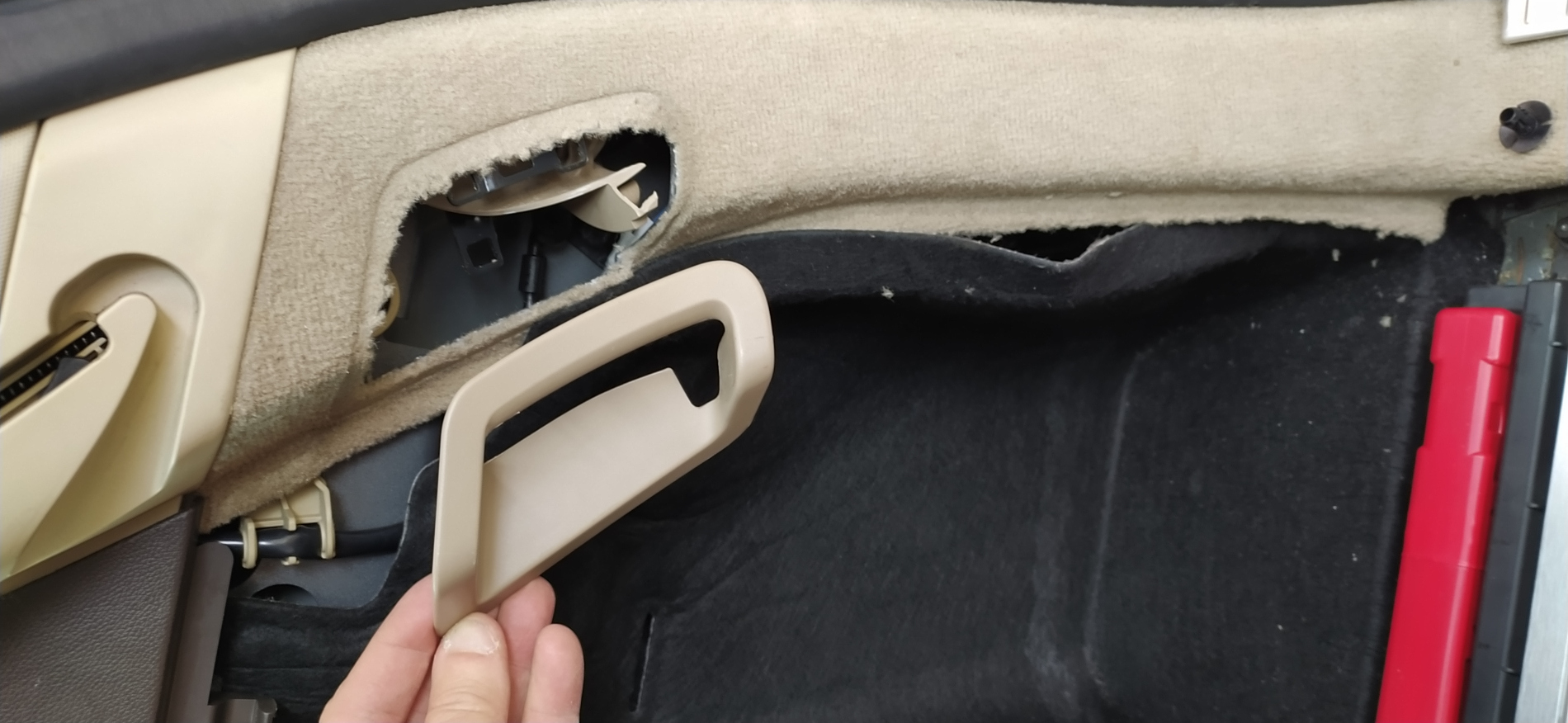

Retrait du cache
il faut tirer vers le coté gauche du véhicule.

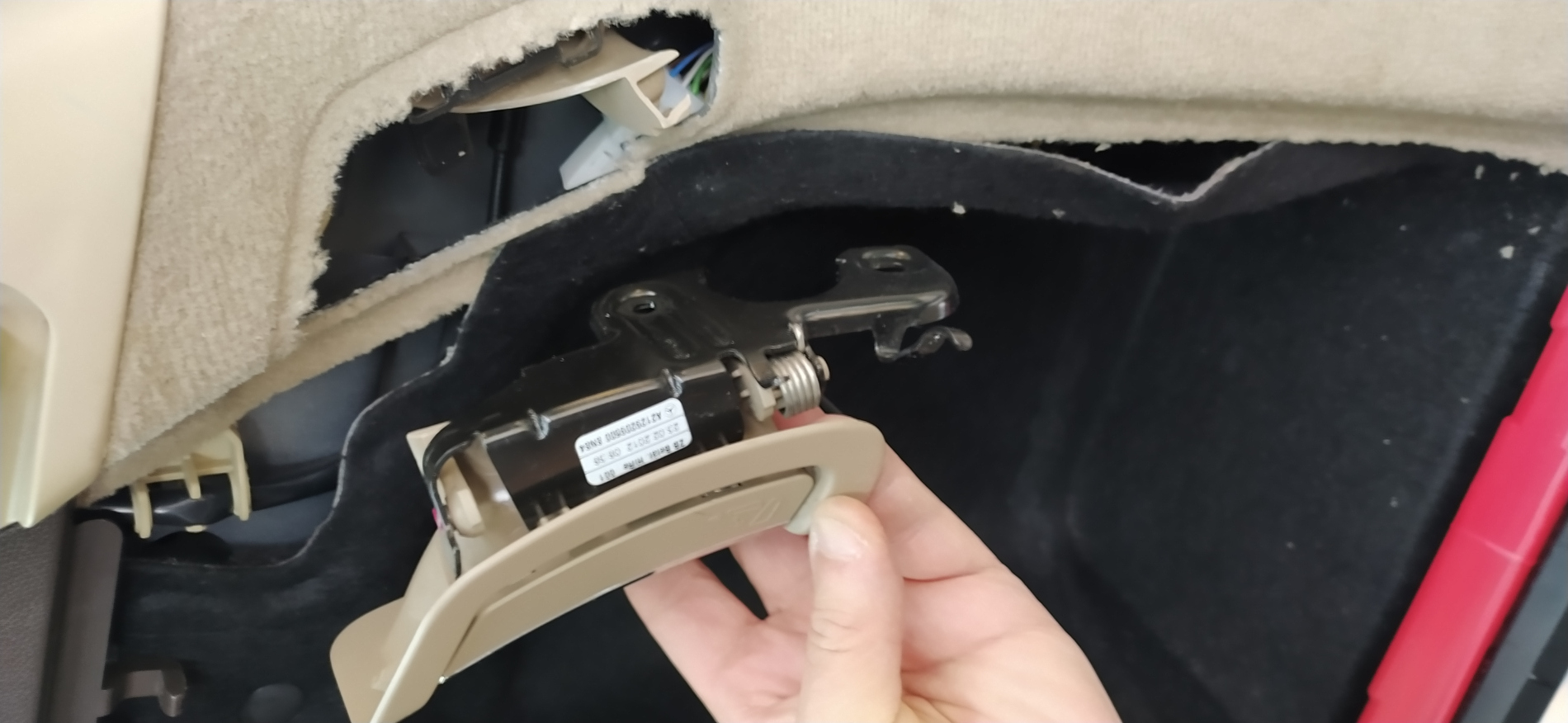

Présentation du nouveau
Cela permet de voir ou sont les boulons de fixation.
Dévissage de la poignée
clé tube de 10 mm sur les 2 boulons.

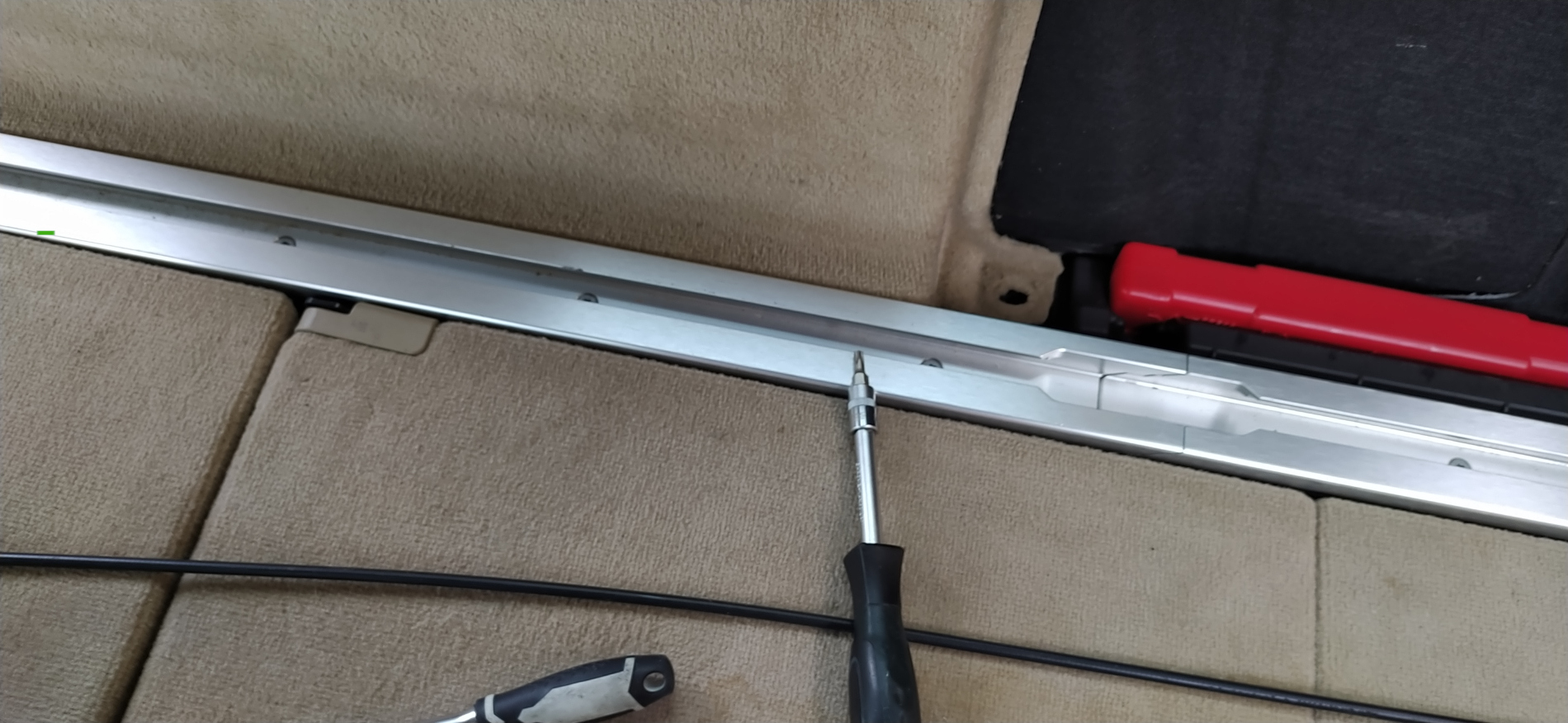

Démontage du rail de coffre
Il y a 7 vis, démontable avec du torx de 2,5 mm.

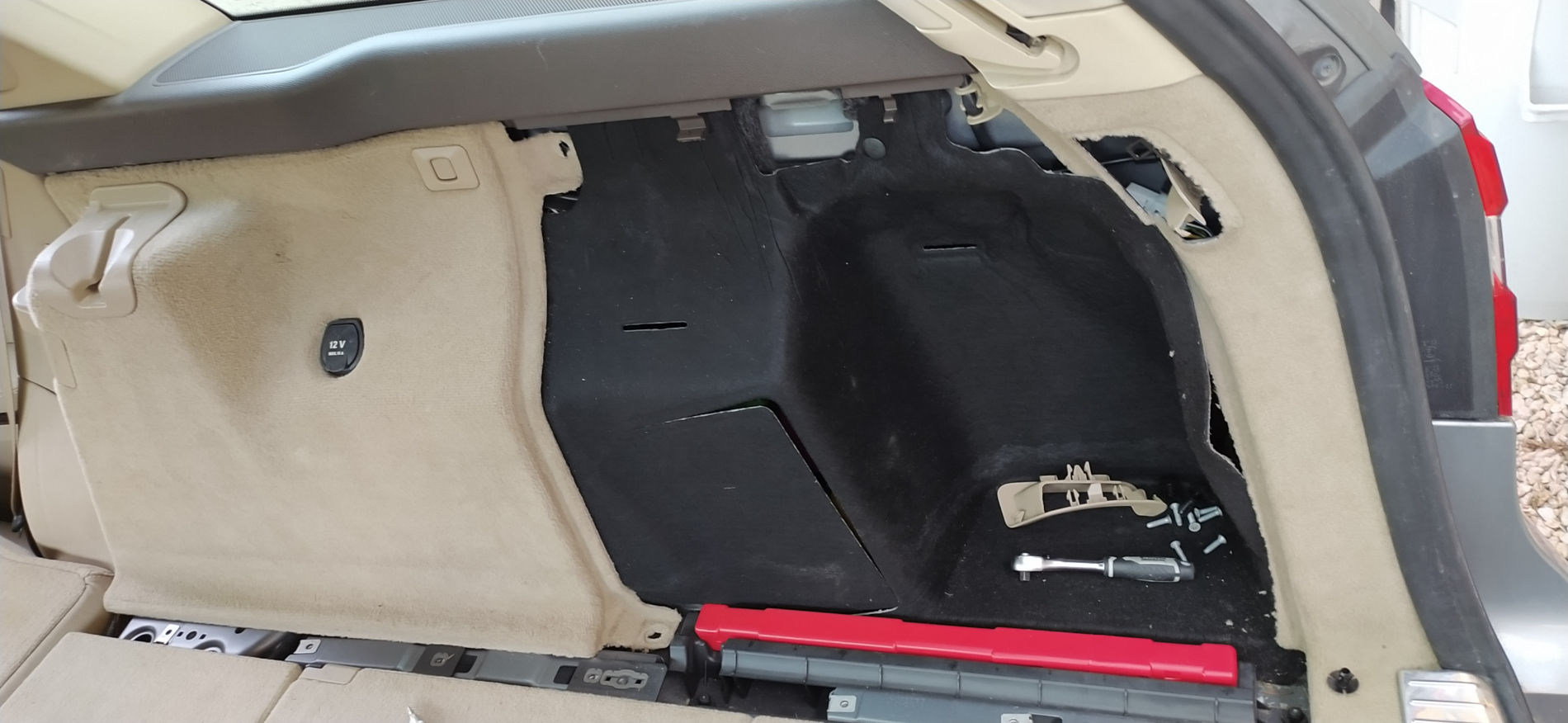

Etape démontage panneau
Les agraphes sont oté.
Bien se rapeller qu'un connecteur est sur la prise allume cigare.

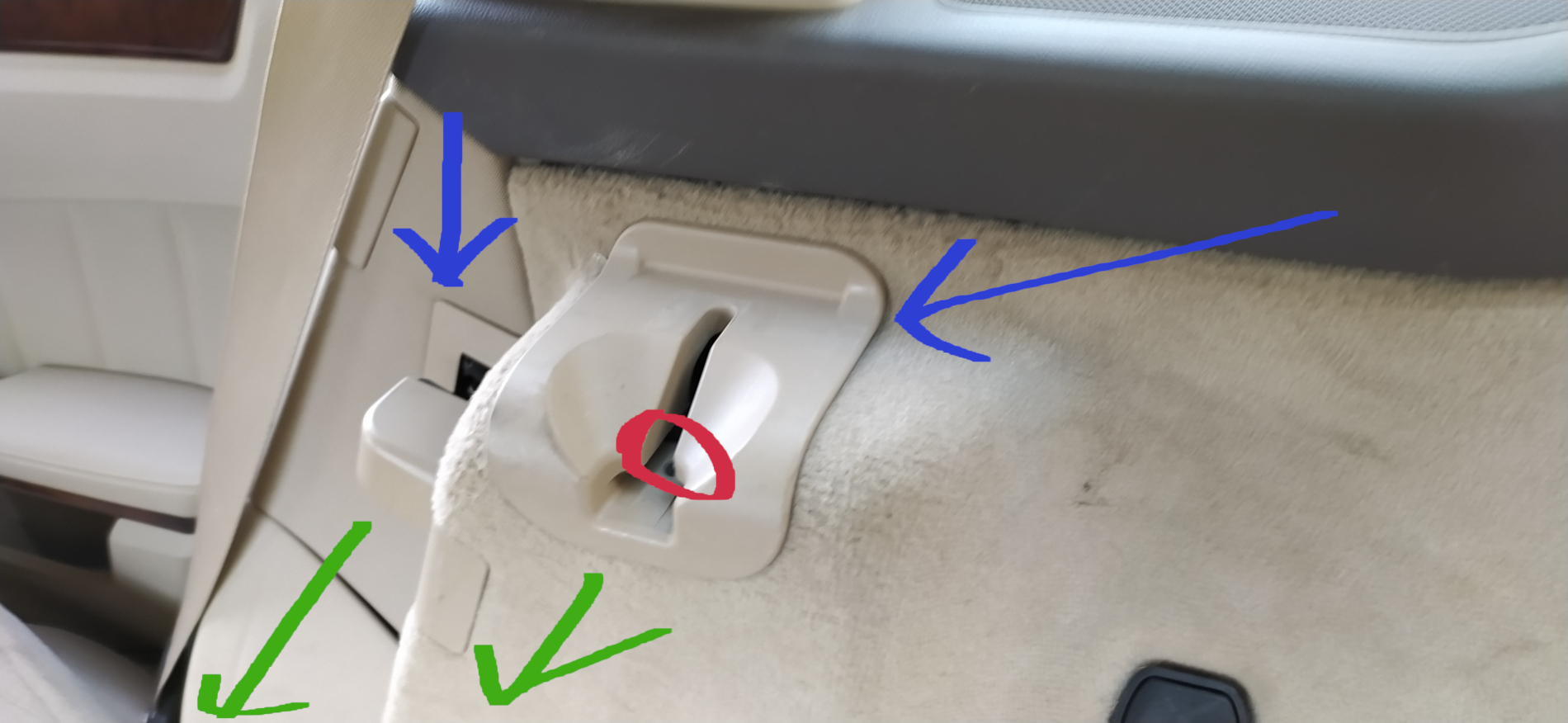

Dévissage du panneau
Les fléches bleus indique les caches a retirer.
Les fléches vert indique la direction pour le retrait.

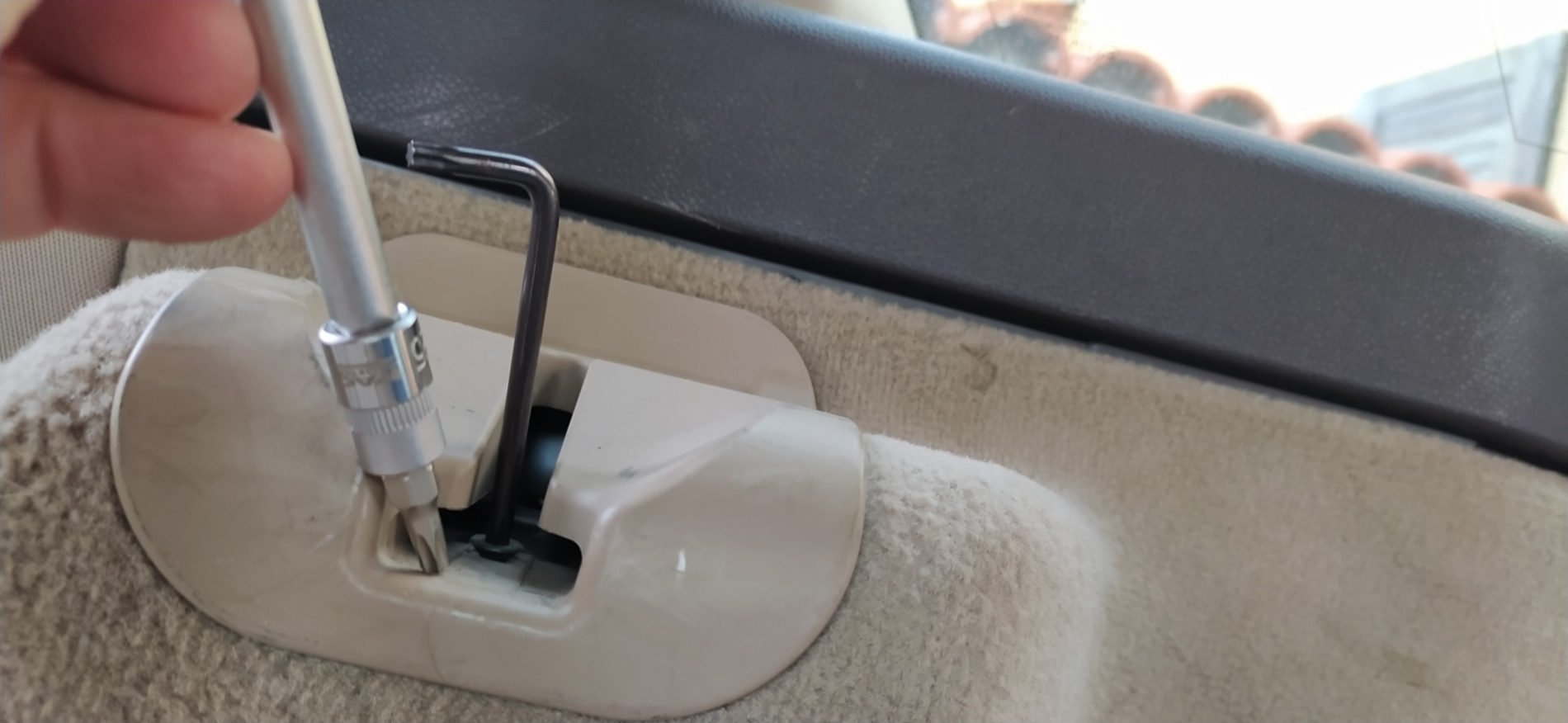

Mais avant il y a un vis a retirer avec une clé torx de 20 mm.

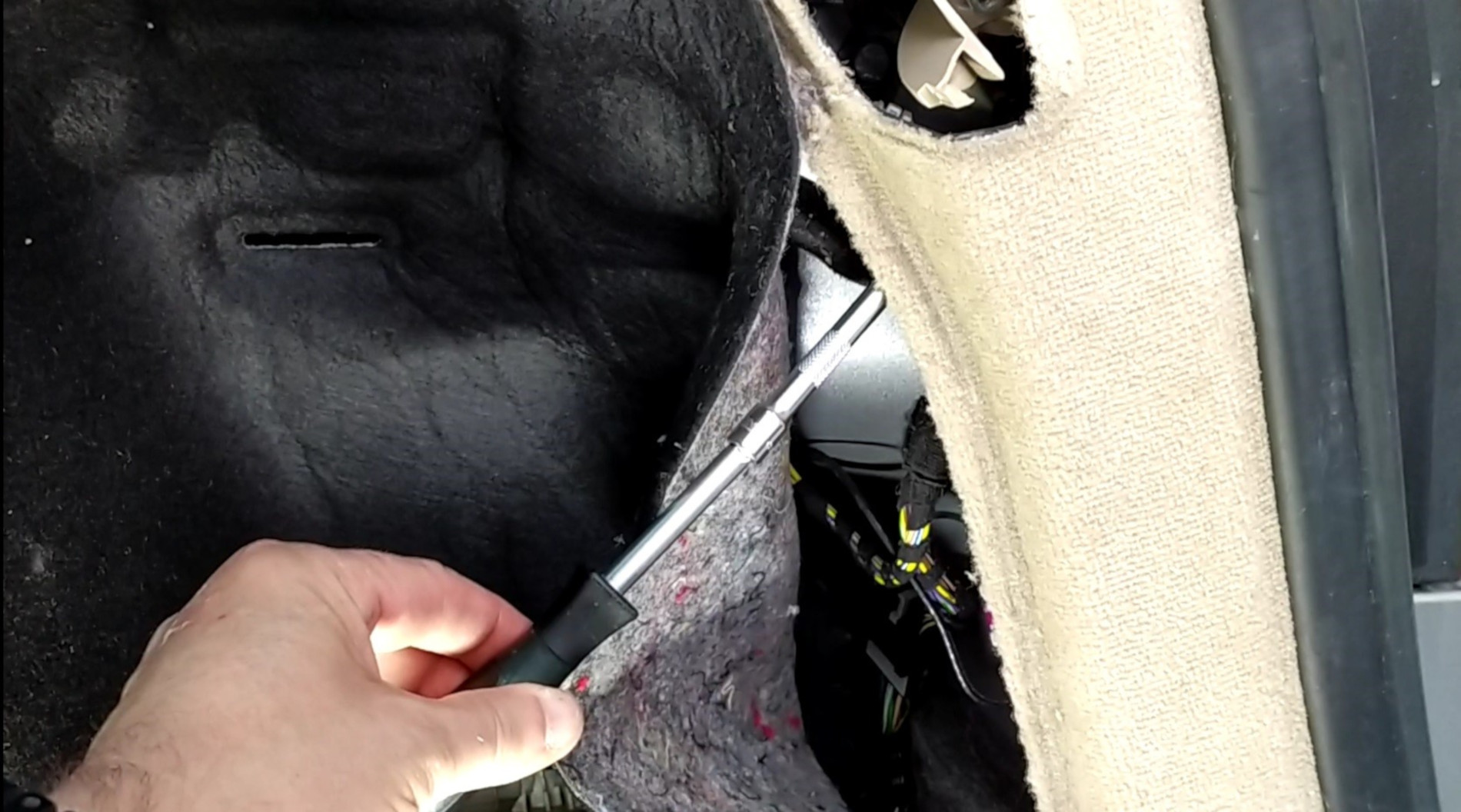

Dévissage du panneau
Ma clé torx ne passée pas, il en faut une fine.
Dévissage du panneau

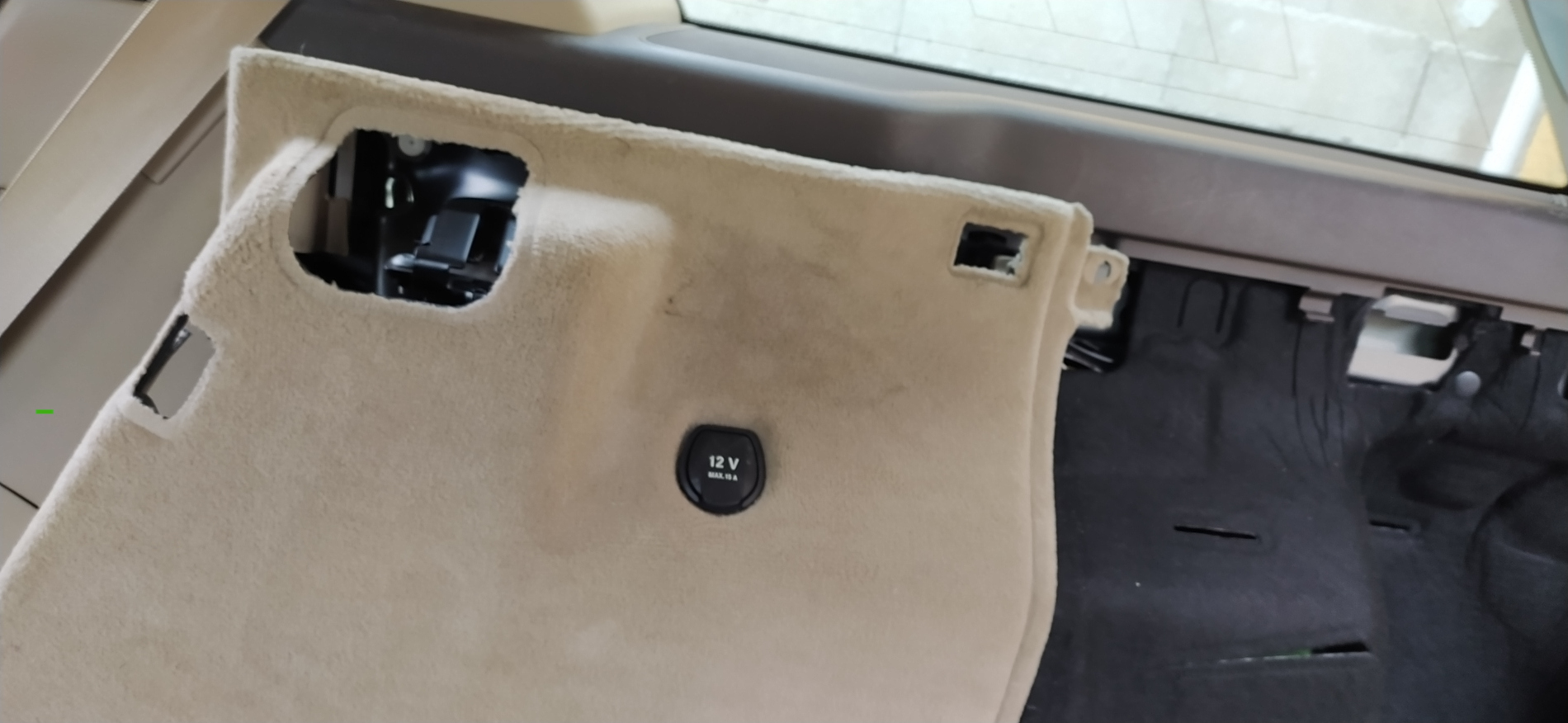

Un fois libèré, enlever la connecteur 12v qui alimente l'allume-cigare.

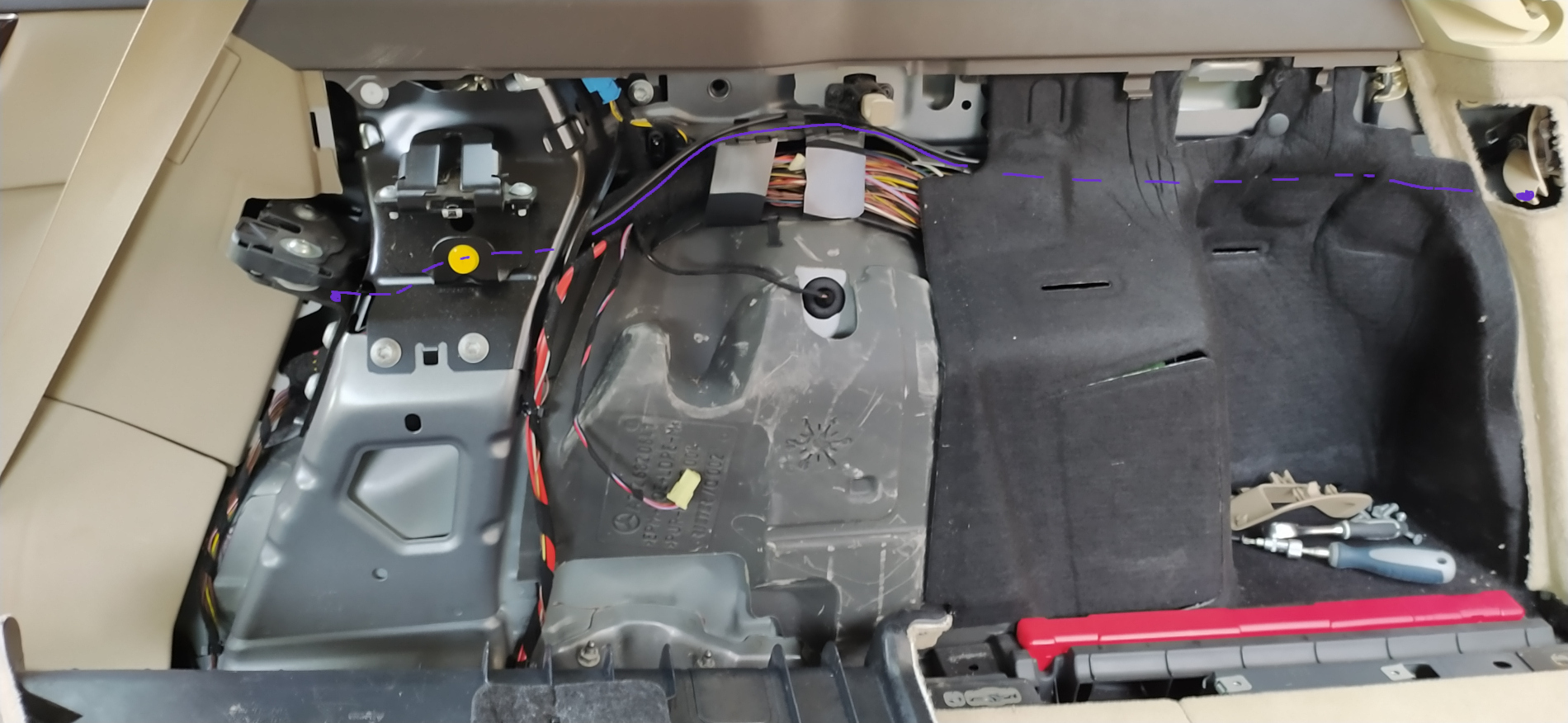

Dévissage du panneau
En bleu, le tracé de la gaine.

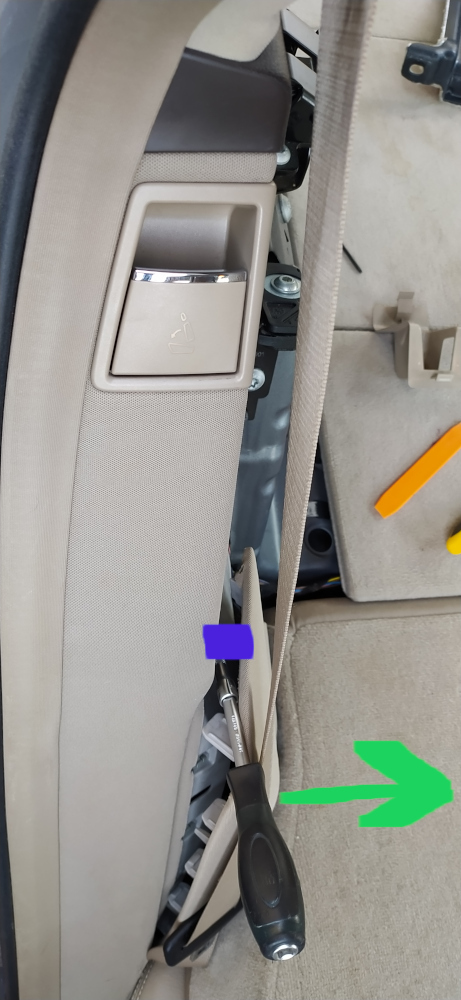

Flasque de porte
En bleu, la position du boulon.
En vert, direction pour le retrait du cache, ne pas tirer trop fort et ne pas l'enlever.
Cela sert à permettre au panneau supèrieur de s'écrater pour que l'on puisse plus aisément déboiter le cable qui est visible dans la photo suivante.

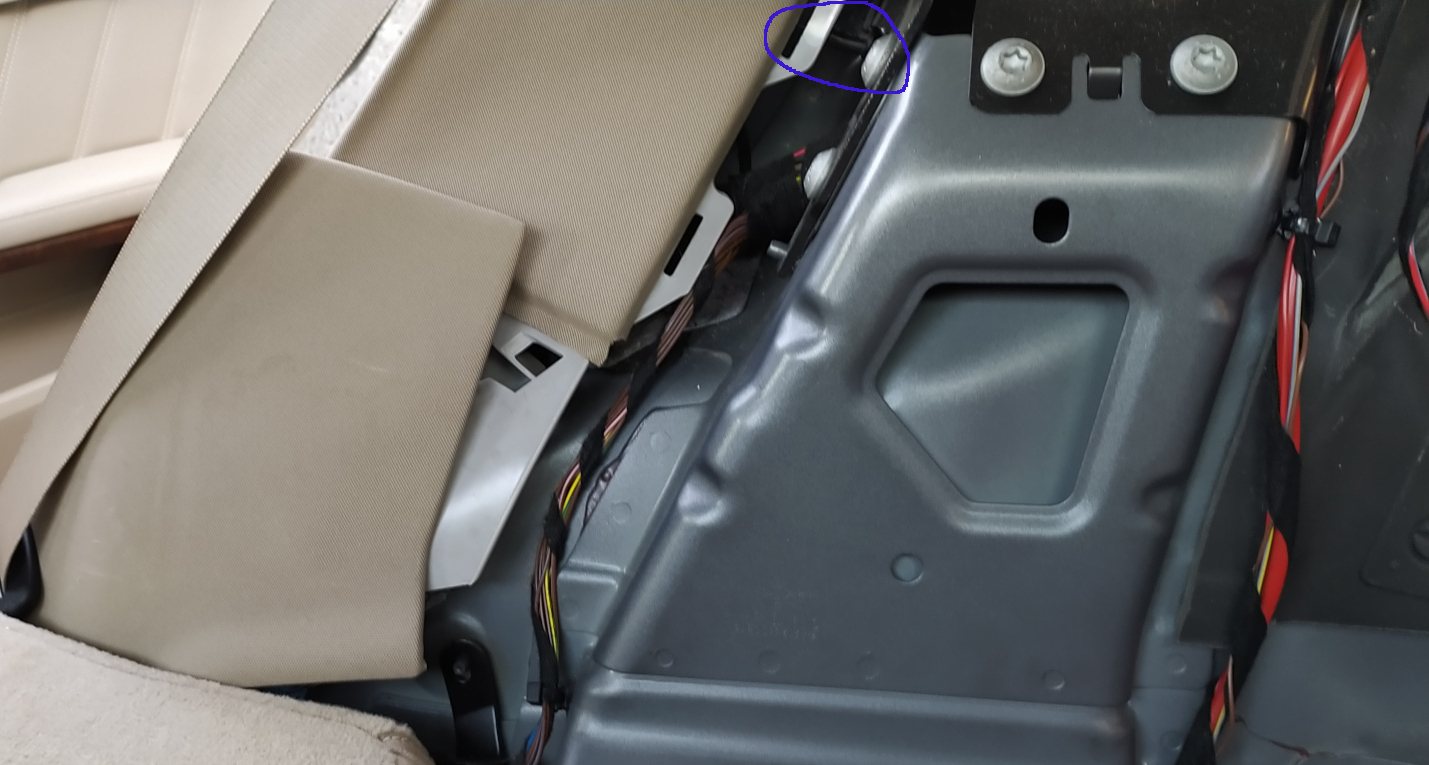

Flasque de porte
Regarder sur votre pièce de rechange cette pièce se déclipse.
En Bleu la partie ou cela se clipse.
Au démontage, il faut sortir la l'arrétoire du cable (bout du cable) en tirant vers le bas. puis déclipser la partie plastique en tirant vers le bas.
Au montage, il faut clipser l'arrétoire du cable (bout du cable) en poussant vers le haut puis il faut clipser la partie plastique en poussant vers le haut.

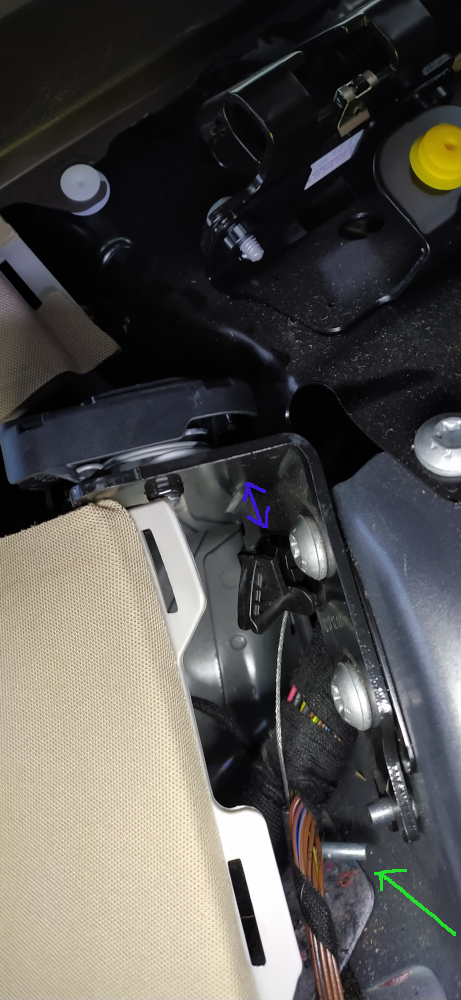

Détail mécanisme
En vert, l'arretoire en bout de cable.
En bleu le sens de clipage et déclipsage du bout de la gaine.

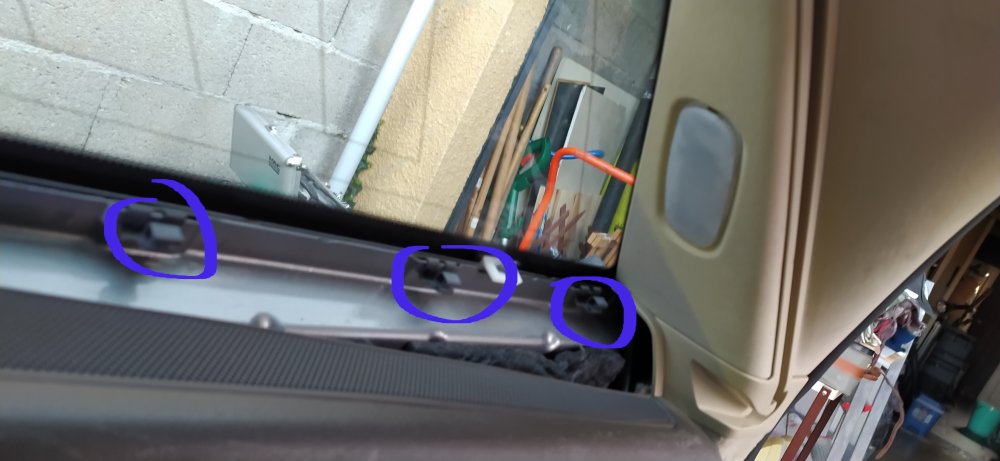

Retrait de la baie de custode
Pour la retirer tirer vers l'intérieur du véhicule.
On doit pouvoir faire sans la déclipser pour passer la gaine suivant le tracé.

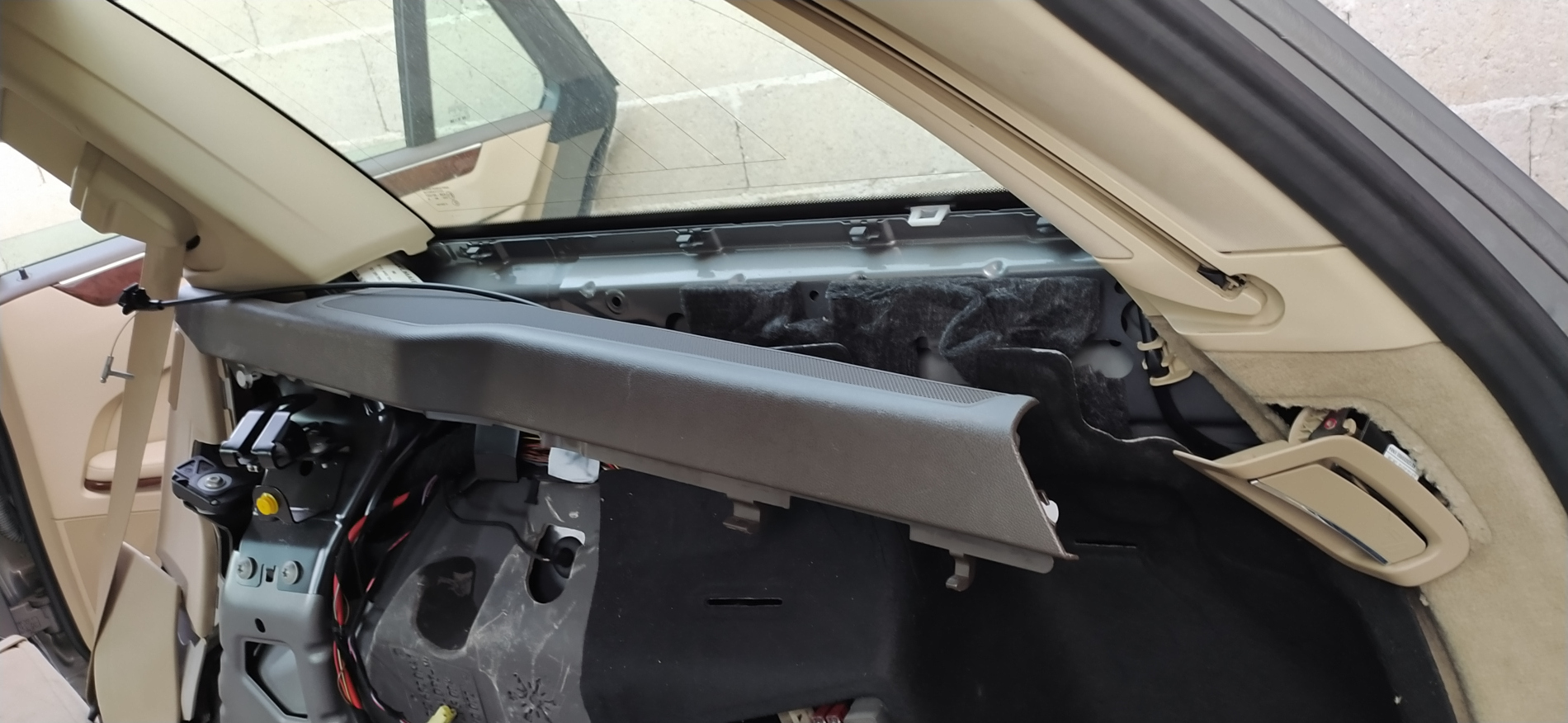

Passage du cable
Passer le coté fin du cable suivant le chemin bleu.

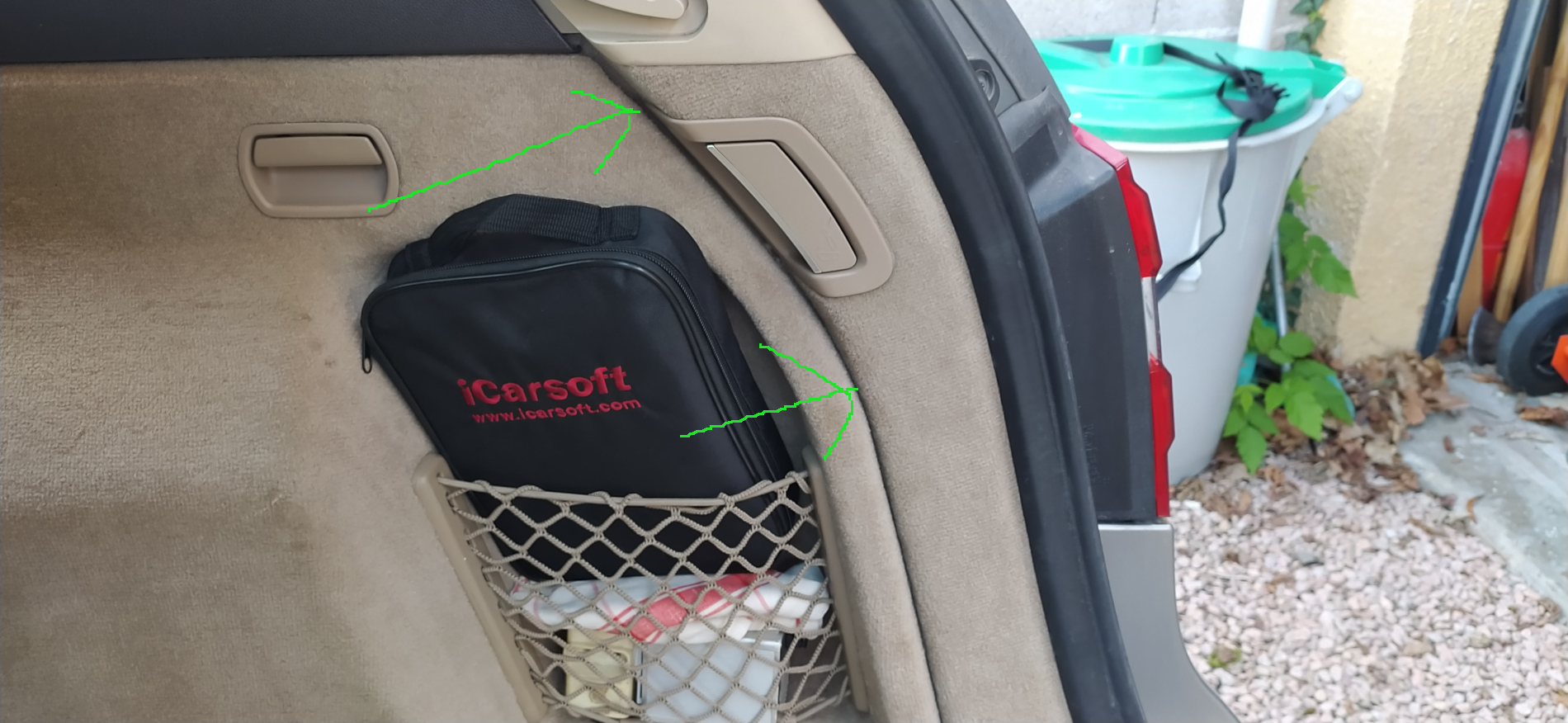

Ajustement final
Pour ajuster la moquette sur la manette, tirer vers l'arrière du véhicule.

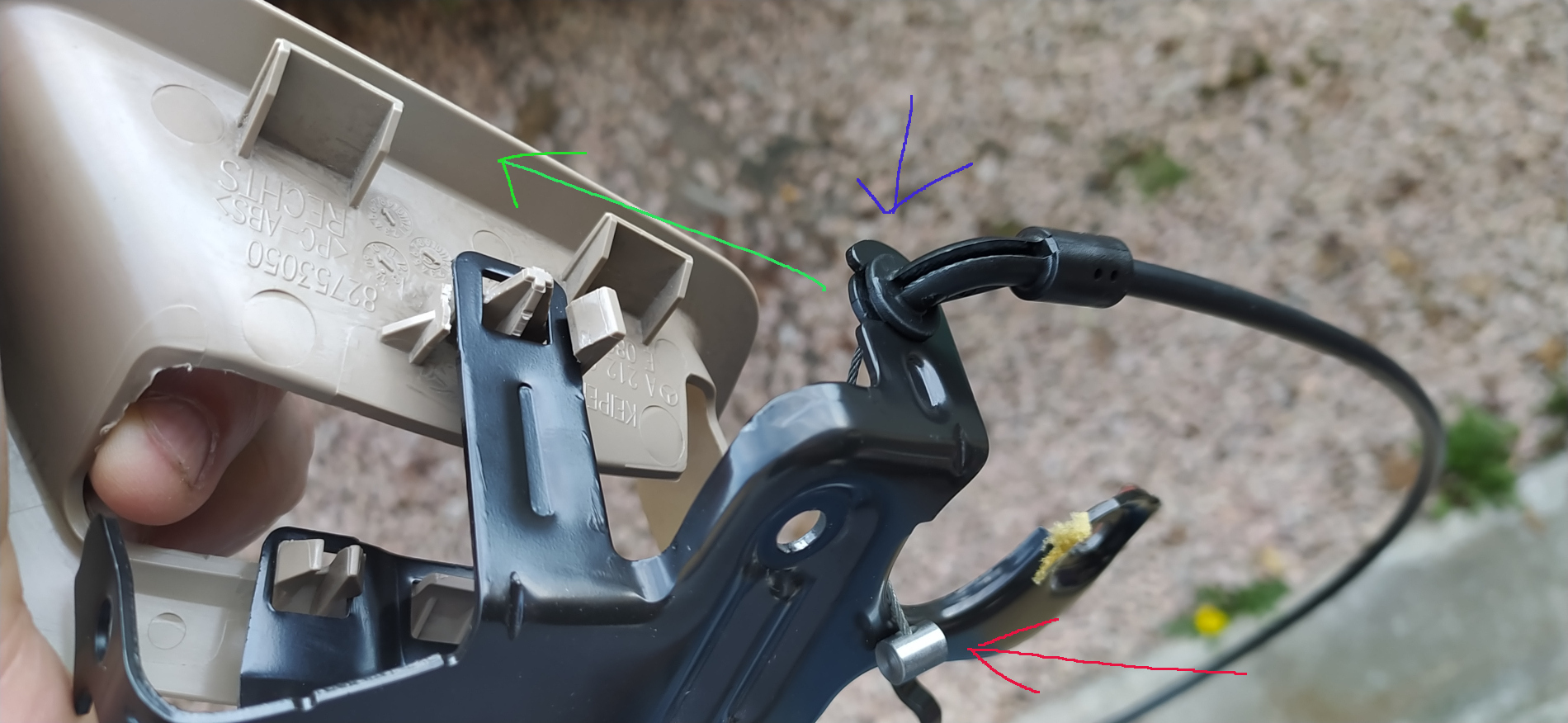

Changement que du cable
2 eme possiblité sans tout démonter , déclipser le cable de la manette.
Démonter la manette et reconnecter le cable.
En bleu, ce qu'il faut déclipser.
En vert, tirer dans cette direction.
En rouge, le petit arretoir (un cylindre comme sur les cables de vélo, se réinsert dans la nouvelle manette.
Beaucoup plus simple.
